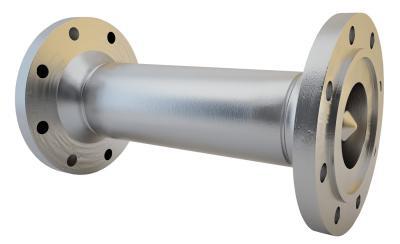

Фильтр сетчатый конусный ФС-VII

Фильтр сетчатый конусный предназначен для очистки жидкой или газообразной среды от твердых примесей размером более 0,2 мм и устанавливается на всасывающем трубопроводе насоса, компрессора или клапана, защищая его от попадания инородных частиц.

Фильтр ФС- VII ТУ 3616-002-54077080-2010 устанавливается на горизонтальном или вертикальном трубопроводе. Поток жидкости, проходя через фильтр, фильтруется на сетке фильтрующего элемента. Скопившийся шлам удаляется при разборке фильтра.


Тип фильтра VII
Диаметр условного прохода Ду
Давление условное Ду в МПа
Материал корпуса
Размер ячейки в сетке

Пример условного обозначения фильтра ФС- VII с диаметром условного прохода Ду 50 мм, давлением условным Ру 1,6МПа, корпус из материала сталь 20, размером ячейки 0,4мм: ФС- VII -50-1,6-20-0,4 ТУ 3616-002-54077080-2010
